Detalhes do produto:
|
| Material da caixa: | o pó de 0.8&1.0mm revestiu de aço | Material do quadro da tampa: | PC |
|---|---|---|---|
| Material da porta: | PC | Tensão avaliado: | 400V+/-20% |
| Corrente avaliado: | 55A/ 63A | Nível da proteção: | IP40 |
| Realçar: | Cerco da placa de distribuição da tampa do PC,cerco da placa de distribuição 400V,armário da caixa do DB 400V |
||
Características de produto

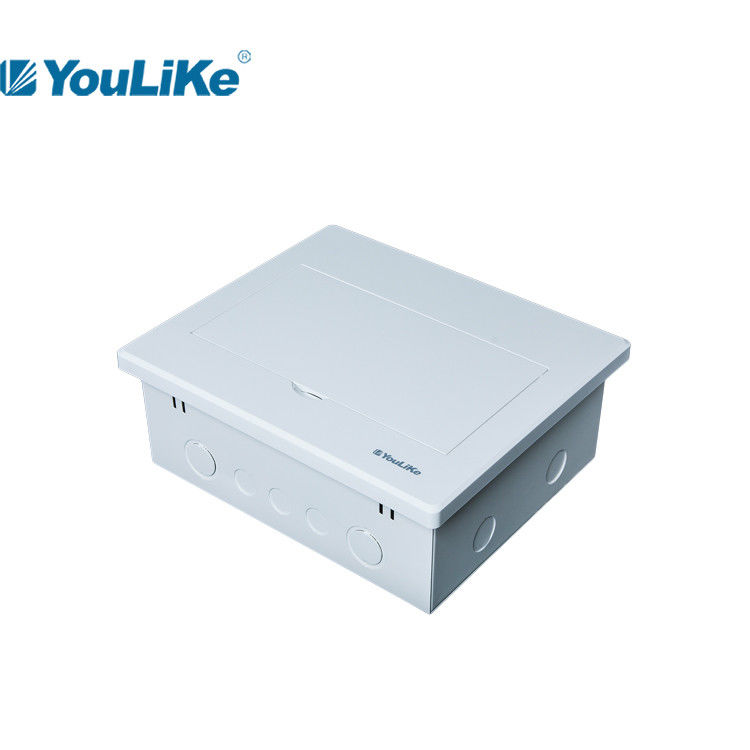

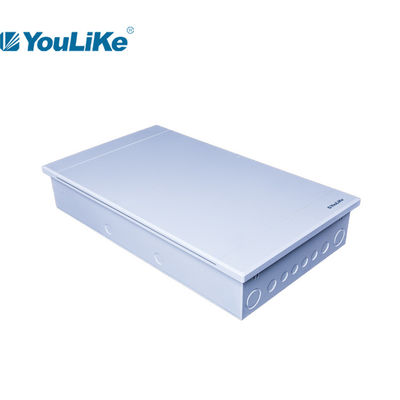

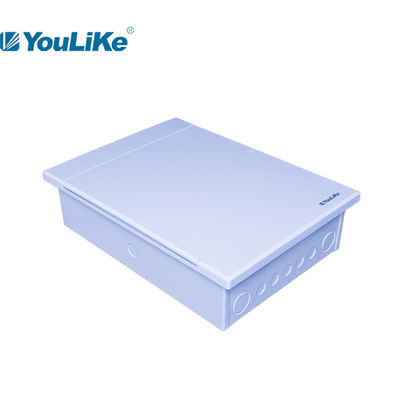

1. Caixa a estar disponível para de aço revestido pó, 1.0mm para 1row, 1.2mm para 2&3rows.
2. Quadro da tampa a estar disponível para o material do PC.

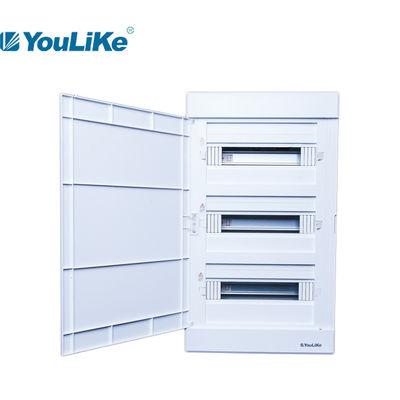

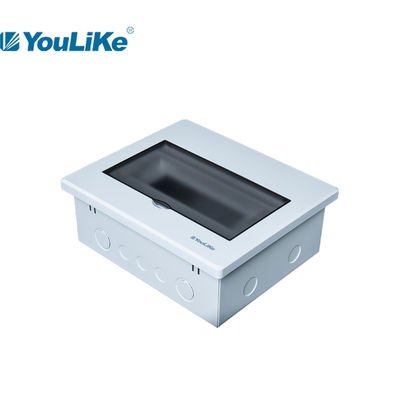

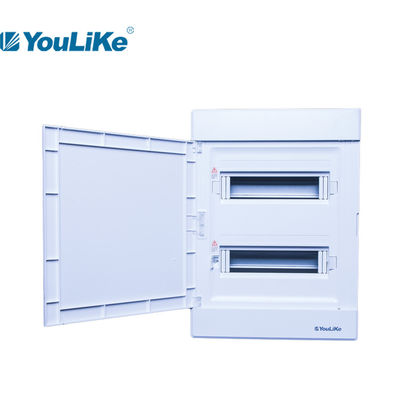

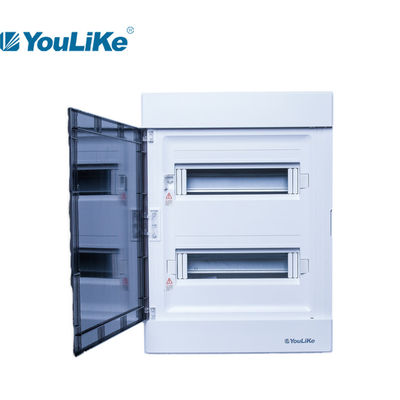

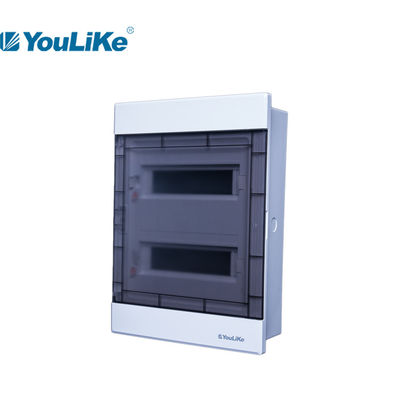

3. Porta a estar disponível para o PC, porta transparente e porta branca a ser o mesmo material.
4. Todas as peças plásticas são sem chama específica - retardadora e qualificada para passar o teste incandescente do fio em 650℃.
5. Pastic pode ser personalizado para arder - o retardador (a categoria V1~V0 depende do material choosen).
Resultado da análise plástico das peças
1. Teste incandescente do fio em 650℃.
2. Teste Anti-UV (para revelar o desempenho antienvelhecimento plástico) ≥250hours.
3. Teste ≥250hours da lâmpada de arco do xênon.
4. Tempos do teste ≥10,000 da operação da dobradiça nenhuma ruptura.
Especificações M5 das séries, resplendor
| Modelo | Maneira | Tamanho da tampa | Tamanho da caixa |
Terminais |
KO | ||
| L*H*T (milímetro) | L*W*D*T (milímetro) | tamanho (milímetros) | PE | N | um qty lateral | ||
| M5-A 107 | 7way | 224*240*15.5 (27,5) | 202*210*90*1.0 | 6.4*12 | 5 | 6 | 6 |
| M5-A 110 | 10way | 278*240*15.5 (27,5) | 256*210*90*1.0 | 6.4*12 | 7 | 8 | 7 |
| M5-A 112 | 12way | 316*240*15.5 (27,5) | 292*210*90*1.0 | 6.4*12 | 7 | 8 | 8 |
| M5-A 115 | 15way | 370*260*15.5 (27,5) | 346*210*90*1.0 | 6.4*12 | 9 | 10 | 9 |
| M5-A 118 | 18way | 424*260*15.5 (27,5) | 400*210*90*1.0 | 6.4*12 | 12 | 13 | 10 |
| M5-A 121 | 21way | 478*260*15.5 (27,5) | 454*210*90*1.0 | 6.4*12 | 12 | 13 | 12 |
| M5-A 224 | 24way | 335*460* 19(31) | 305*420*100*1.2 | 8*12 | 12 | 13 | 9 |
| M5-A 230 | 30way | 375*480* 18(30) | 345*450*100*1.2 | 8*12 | 2*9 | 2*10 | 10 |
| M5-A 345 | 45way | 375*650* 18(30) | 345*620*100*1.2 | 8*12 | 2*12 | 2*13 | 10 |
Demonstração dos detalhes do produto
A série M5 é usada para a distribuição de poder interna principalmente para iluminar o controle.
#1. trilho do ruído a ser de aço galvanizado, com o funtion do ajuste horizontal & vertical.
#2. os terminais do cobre (enterramento 1pcs & ponto morto 1pcs) são com composição de 6%.
#3. parafusos de enterramento inoxidáveis com etiqueta de advertência.
#4. reforçou o projeto da estrutura para permitir uma força mais de alta elasticidade da tampa plástica.
#5. as braçadeiras de fio plásticas são equipadas abaixo do trilho do ruído.
Aplicação
Usado principalmente para o controle de iluminação interno para construções residenciais e comerciais.
Embalagem
| Modelo | Tamanho da caixa | Volume/ctn | PCes/ctn | Peso calculado (quilogramas/ctn) | |
| milímetro | ³ de m | peso líquido | peso de efetivação | ||
| M5-A 107 | 580*245*515 | 0,0732 | 10 | 9,58 | |
| M5-A 110 | 580*300*515 | 0,0896 | 10 | 14,66 | |
| M5-A 112 | 580*340*515 | 0,1016 | 10 | 17,10 | |
| M5-A 115 | 580*280*400 | 0,0650 | 5 | 9,25 | |
| M5-A 118 | 580*280*455 | 0,0739 | 5 | 10,20 | |
| M5-A 121 | 580*280*505 | 0,0821 | 5 | 11,65 | |
| M5-A 224 | 505*165*390 | 0,0325 | 1 | 6,70 | |
| M5-A 230 | 525*160*425 | 0,0357 | 1 | 3,60 | |
| M5-A 345 | 695*160*425 | 0,0473 | 1 | 4,05 | |
Embalagem neutra da caixa Nossa caixa do estilo
Observações: #1. A caixa de cor personalizada ou a caixa neutra estão disponível.
#2. caso que personalizado a caixa de cor é exigida, há um tamanho de MOQ≥1000pcs/each.
#3. personalizou a cópia do logotipo no produto está disponível sem custos adicionais.
