Detalhes do produto:
|
| Nome do produto: | caixa de distribuição nivelada da montagem | Material da porta: | HIPS/PC |
|---|---|---|---|
| Cor: | Branco | Tensão avaliado: | 400V+/-20% |
| Corrente avaliado: | 55A/ 63A | Nível da proteção: | IP40 |
| Dimensão da maneira: | 18mm | Dimensão terminal: | 6x9mm |
| Destacar: | 42 caixa da fase monofásica MCB das maneiras,Unidade do consumidor do agregado familiar de 42 maneiras,caixa da fase monofásica MCB de 6x9mm |
||

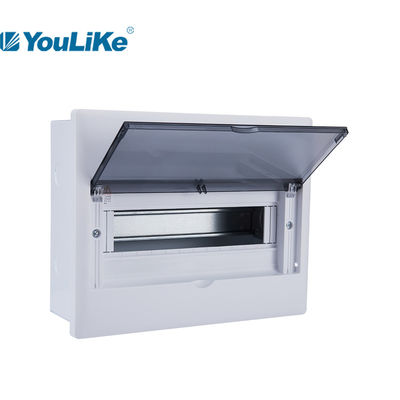

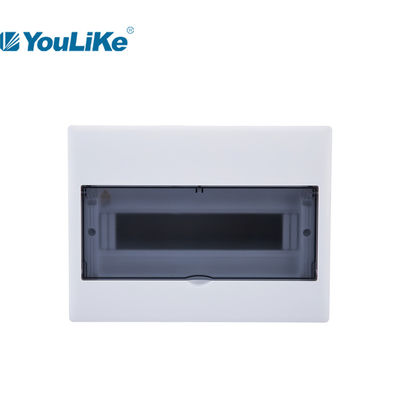

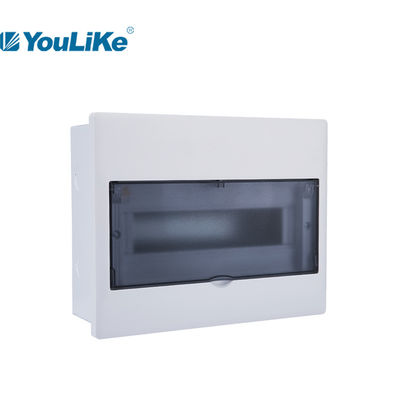

das maneiras niveladas da montagem 6 da placa de interruptor caixa do DB da caixa de distribuição à corrente elétrica de 42 maneiras
Características de produto
1. Material da caixa: o poder revestiu de aço
2. Material do quadro da tampa: QUADRIS
3. Material da porta: Material dos QUADRIS (para a porta branca) e do PC (para a porta transparente).
4. Todas as peças plásticas são sem chama específica - retardadora e qualificada para passar o teste incandescente do fio em 650℃.
5. Pastic pode ser personalizado para arder - o retardador (a categoria V1~V0 depende do material choosen).
Aplicação
A série de JX é usada para a distribuição de poder interna principalmente para iluminar o controle para construções residenciais e comerciais.
Pontos da atenção
1. Quando a caixa inferior é encaixada com concreto e derramada no local, a caixa inferior precisa de ser apoiada para cima e para baixo, esquerdo e direito para impedir a caixa inferior da deformação.
2. Durante a instalação da parede superior da caixa inferior, proibe-se para obstruir o furo rosqueado na placa direita com almofariz do cimento.
3. o torque 4.The de carregamento máximo do parafuso aterrando na caixa inferior é 20n. M.
Recomenda-se instalar o painel do apoio depois que a parede puttying.
Resultado da análise plástico das peças
1. Teste incandescente do fio em 650℃.
2. Teste Anti-UV (para revelar o desempenho antienvelhecimento plástico) ≥250hours.
3. Teste ≥250hours da lâmpada de arco do xênon.
4. Tempos do teste ≥10,000 da operação da dobradiça nenhuma ruptura.
Especificações de séries de JX, resplendor
| Modelo | Maneira | Tamanho da tampa | Tamanho da caixa |
Terminais |
KO | ||
| L*H*T (milímetro) | L*W*D*T (milímetro) | tamanho (milímetros) | PE | N | um qty lateral | ||
| JXP-A 106 | 6way | 178*210* 17.5(26) | 156*192*75*0.8 | 6*9 | 4 | 3 | 2 |
| JXP-A 110 | 10way | 250*210* 17.5(26) | 228*192*75*0.8 | 6*9 | 6 | 5 | 5 |
| JXP-A 113 | 13way | 304*210* 17.5(26) | 282*192*75*0.8 | 6*9 | 6 | 5 | 6 |
| JXP-A 116 | 16way | 358*210* 17.5(26) | 336*192*75*0.8 | 6*9 | 8 | 7 | 7 |
| JXP-A 118 | 18way | 394*210* 17.5(26) | 372*192*75*0.8 | 6*9 | 11 | 10 | 8 |
| JXP-A 121 | 21way | 448*210* 17.5(26) | 426*192*75*0.8 | 6*9 | 11 | 10 | 10 |
| JXP-A 124 | 24way | 524*252*17.5 (26,5) | 498*230*90*1.0 | 6*9 | 11 | 12 | 10 |
| JXP-A 232 | 32way | 358*405* 17.5(26) | 336*380*90*0.8 | 6*9 | 13 | 15 | 7 |
| JXP-A 242 | 42way | 448*405* 17.5(26) | 426*380*90*0.8 | 6*9 | 16 | 17 | 10 |
Demonstração dos detalhes do produto
#1. trilho do ruído a ser de aço galvanizado, com o funtion do ajuste horizontal & vertical.
#2. os terminais de bronze (enterramento 1pcs & ponto morto 1pcs) são com composição 57,5%.
#3. parafusos de enterramento inoxidáveis com etiqueta de advertência.
#4. reforçou o projeto da estrutura para permitir uma força mais de alta elasticidade da tampa plástica.
Embalagem
| Modelo | Tamanho da caixa | Volume/ctn | PCes/ctn | Peso calculado (quilogramas/ctn) | |
| milímetro | ³ de m | peso líquido | peso de efetivação | ||
| JXP-A 106 | 505*200*455 | 0,0460 | 10 | ||
| JXP-A 110 | 505*275*455 | 0,0632 | 10 | 14,66 | |
| JXP-A 113 | 505*325*455 | 0,0747 | 10 | 17,10 | |
| JXP-A 116 | 505*230*385 | 0,0448 | 5 | 9,25 | |
| JXP-A 118 | 505*230*425 | 0,0494 | 5 | 10,20 | |
| JXP-A 121 | 505*230*475 | 0,0552 | 5 | 11,65 | |
| JXP-A 124 | 465*275*555 | 0,0710 | 4 | 6,70 | |
| JXP-A 232 | 460*135*420 | 0,0261 | 1 | 4,05 | |
| JXP-A 242 | 505*135*465 | 0,0317 | 1 | 4,75 | |
Embalagem neutra da caixa Nossa caixa do estilo
Observações: #1. A caixa de cor personalizada ou a caixa neutra estão disponível.
#2. caso que personalizado a caixa de cor é exigida, há um tamanho de MOQ≥1000pcs/each.
#3. personalizou a cópia do logotipo no produto está disponível sem custos adicionais.
