Detalhes do produto:
|
| Nome do produto: | caixa de distribuição escondida/de superfície da montagem | Material do quadro da tampa: | ABS |
|---|---|---|---|
| Material da porta: | ABS/PC | Tensão avaliado: | 400V+/-20% |
| Corrente avaliado: | 55A/ 63A | Nível da proteção: | IP40 |
| Montando o tipo: | resplendor | Método de Inatallation do painel da janela: | fixação do parafuso |
| Realçar: | Caixa de distribuição fixada na parede de MCB,caixa de distribuição 13Way fixada na parede,Placa de painel do interruptor de MCB |
||

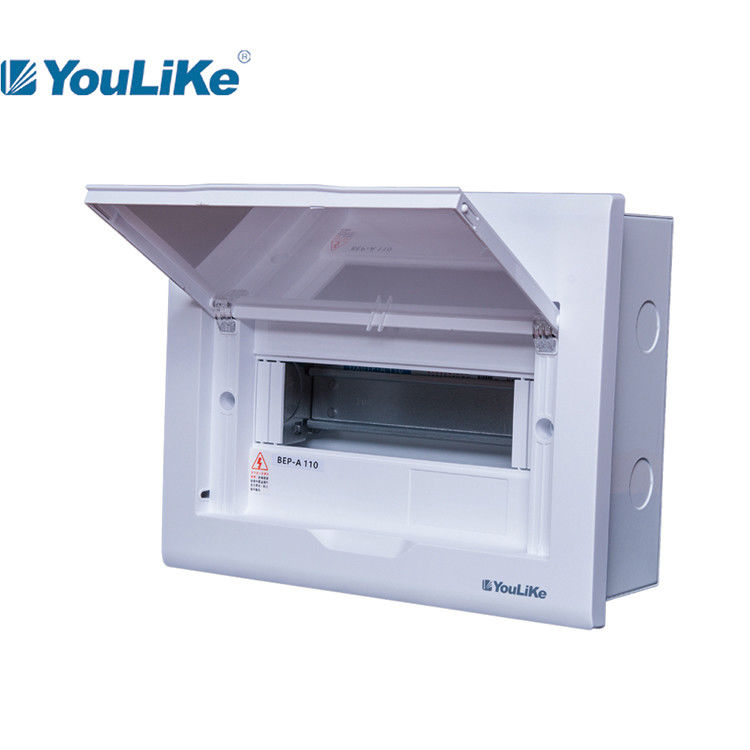

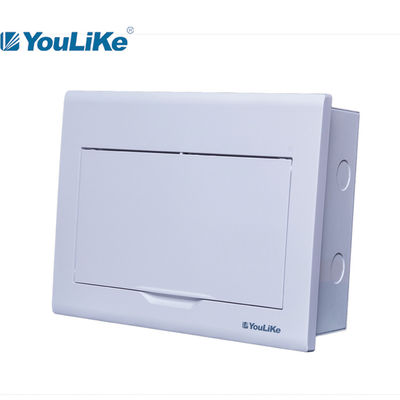

13 caixa de distribuição fixada na parede da caixa da gestão de dispositivo da rede da caixa da maneira MCB
Controle de qualidade
1. padrão nacional da certificação do CCC.
2. A espessura da placa encontra o padrão nacional sem erro.
3. Todos os novos materiais de alta qualidade.
4. O nível da proteção alcança IP40.
Especificação de produto

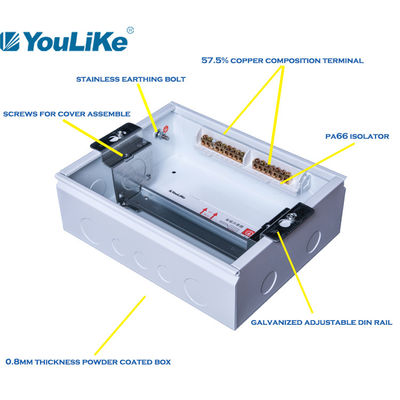

1. Material da caixa: o pó revestiu de aço

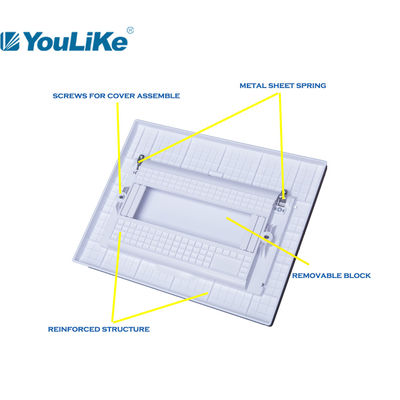

2. Material do quadro da tampa: ABS
3. material do pantel: ambo o material do ABS (para a porta branca) e do PC (para a porta transparente).
4. nível da proteção: IP40
5. Todas as peças plásticas são duráveis e seguras (chama - PC retardador).
6. Pastic pode ser personalizado para arder - o retardador (a categoria V1~V0 depende do material choosen).
Pontos da atenção
1. Quando a caixa inferior é encaixada com concreto e derramada no local, a caixa inferior precisa de ser apoiada para cima e para baixo, esquerdo e direito para impedir a caixa inferior da deformação.
2. Durante a instalação da parede superior da caixa inferior, proibe-se para obstruir o furo rosqueado na placa direita com almofariz do cimento.
3. O torque de carregamento máximo do parafuso aterrando na caixa inferior é 20n. M.
4. Recomenda-se instalar o painel do apoio depois que a parede puttying.
Especificações de PARA SER série, resplendor
| Modelo | Maneira | Tamanho da tampa | Tamanho da caixa |
Terminais |
KO | ||
| L*H*T (milímetro) | L*W*D*T (milímetro) | tamanho (milímetros) | PE | N | um qty lateral | ||
| BEP-A 104 | 4way | 160*190*15.5 (27,5) | 138*170*80*0.8 | 6*10 | 4 | 5 | 2 |
| BEP-A 110 | 10way | 268*210*15.5 (27,5) | 246*192*80*0.8 | 6*10 | 8 | 7 | 5 |
| BEP-A 113 | 13way | 322*210*15.5 (27,5) | 300*192*80*0.8 | 6*10 | 8 | 7 | 6 |
| BEP-A 116 | 16way | 376*210*15.5 (27,5) | 354*192*80*0.8 | 6*10 | 8 | 9 | 7 |
| BEP-A 118 | 18way | 412*210*15.5 (27,5) | 390*192*80*0.8 | 6*10 | 11 | 10 | 8 |
| BEP-A 121 | 21way | 466*210*15.5 (27,5) | 444*192*80*0.8 | 6*10 | 11 | 10 | 10 |
| BEP-A 124 | 24way | 520*250*15.5 (27,5) | 498*230*90*1.0 | 6*10 | 13 | 12 | 8 |
| BEP-A 226 | 26way | 322*405*17.5 (27,8) | 300*380*90*1.0 | 6*10 | 13 | 12 | 6 |
| BEP-A 232 | 32way | 375*405*17.5 (27,8) | 354*380*90*1.0 | 6.4*12 | 16 | 15 | 7 |
| BEP-A 242 | 42way | 466*405*17.5 (27,8) | 444*380*90*1.0 | 6.4*12 | 18 | 17 | 10 |
| BEP-A 348 | 48way | 393*650* 17.5(29) | 363*620*100*1.2 | 6.4*12 | 2*10 | 2*11 | 8 |
| BEP-A 363 | 63way | 483*650*17.5 (29,5) | 453*620*100*1.2 | 8*12 | 2*12 | 2*13 | 12 |
Demonstração da empresa
Aplicação
SER série é usado para a distribuição de poder interna principalmente para iluminar o controle para construções residenciais e comerciais.
Embalagem
| Modelo | Tamanho da caixa | Volume/ctn | PCes/ctn | Peso calculado (quilogramas/ctn) | |
| milímetro | ³ de m | peso líquido | peso de efetivação | ||
| BEP-A 104 | 525*215*355 | 0,0401 | 10 | 9,58 | |
| BEP-A 110 | 525*290*455 | 0,0693 | 10 | 14,66 | |
| BEP-A 113 | 525*345*455 | 0,0825 | 10 | 17,10 | |
| BEP-A 116 | 525*235*405 | 0,0450 | 5 | 9,25 | |
| BEP-A 118 | 525*235*440 | 0,0543 | 5 | 10,20 | |
| BEP-A 121 | 525*235*495 | 0,0611 | 5 | 11,65 | |
| BEP-A 124 | 545*240*280 | 0,0367 | 2 | 6,70 | |
| BEP-A 226 | 460*135*385 | 0,0239 | 1 | 3,60 | |
| BEP-A 232 | 455*160*425 | 0,0310 | 1 | 4,05 | |
| BEP-A 242 | 510*160*460 | 0,0376 | 1 | 4,75 | |
| BEP-A 348 | 700*145*445 | 0,0452 | 1 | 7,61 | |
| BEP-A 363 | 700*145*535 | 0,0543 | 1 | 8,57 | |
Embalagem neutra da caixa Nossa caixa do estilo
Observações: #1. A caixa de cor personalizada ou a caixa neutra estão disponível.
#2. caso que personalizado a caixa de cor é exigida, há um tamanho de MOQ≥1000pcs/each.
#3. personalizou a cópia do logotipo no produto está disponível sem custos adicionais.
