Detalhes do produto:
|
| Nome do produto: | a superfície montou a placa de distribuição elétrica | Cor: | branco |
|---|---|---|---|
| Material do quadro da tampa: | ABS | Material da porta: | ABS/PC |
| Material da caixa: | o pó de 1.0mm revestiu de aço | Tensão avaliado: | 400V+/-20% |
| Corrente avaliado: | 55A/ 63A | Janela: | transparente |
| Realçar: | caixa de distribuição alta da segurança MCB,Caixa de distribuição do CE MCB,Caixa do DB do poder do CE |
||

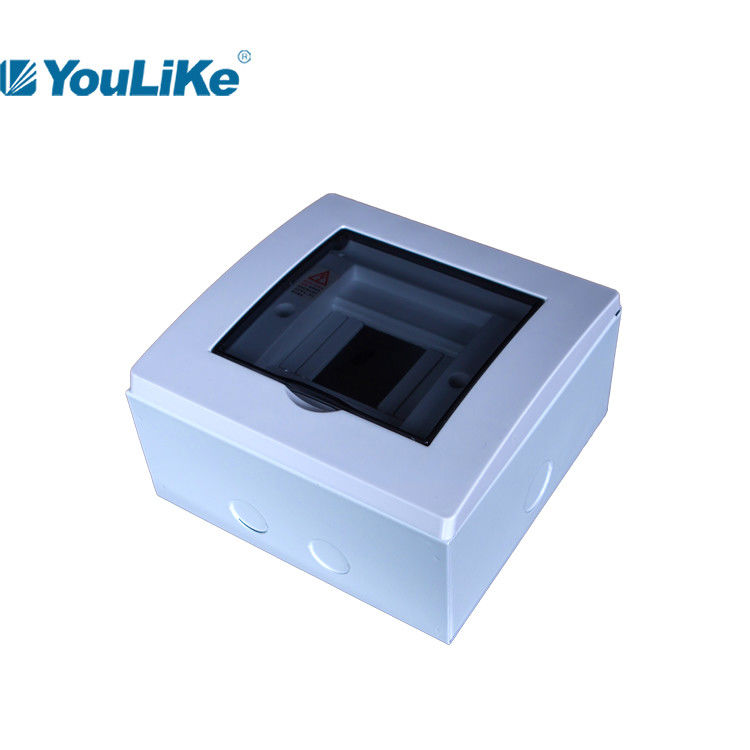

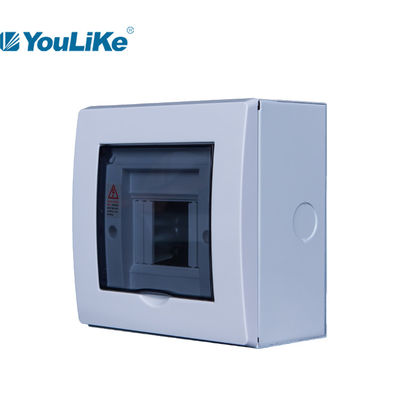

Das maneiras de superfície da montagem 4 da placa de interruptor caixa do DB da caixa de distribuição à corrente elétrica de 40 maneiras
Controle da qualidade
1. Matreial cru
* placa de aço das empresas siderúrgicas de condução
* plástico brandnew
* cadeia de aprovisionamento estável
2. Componentes
* sistema seguro e seguro da terra
* terminal de bronze da composição 57,5%
* pensionista multi-dobrado
* dobradiça da patente das épocas 1.200+
* braçadeira de fio
3. Inspeção
* análise material
* inspeção para o processo individual
* inspeção semi-final do produto
* inspeção do produto final
Resultado da análise plástico das peças
1. Teste incandescente do fio em 650℃.
2. Teste Anti-UV (para revelar o desempenho antienvelhecimento plástico) ≥250hours.
3. Teste ≥250hours da lâmpada de arco do xênon.
4. Tempos do teste ≥10,000 da operação da dobradiça nenhuma ruptura.
Pontos da atenção
1. Quando a caixa inferior é encaixada com concreto e derramada no local, a caixa inferior precisa de ser apoiada para cima e para baixo, esquerdo e direito para impedir a caixa inferior da deformação.
2. Durante a instalação da parede superior da caixa inferior, proibe-se para obstruir o furo rosqueado na placa direita com almofariz do cimento.
3. O torque de carregamento máximo do parafuso aterrando na caixa inferior é 20n. M.
4. Recomenda-se instalar o painel do apoio depois que a parede puttying.
Especificações de PARA SER série, de superfície
| Modelo | Maneira | Tamanho da tampa | Tamanho da caixa |
Terminais |
KO | ||
| L*H*T (milímetro) | L*W*D*T (milímetro) | tamanho (milímetros) | PE | N | um qty lateral | ||
| BEP-M 104 | 4way | 168×164×16.5 (22,0) | 168×164×80×1.0 | 6*10 | 4 | 5 | 2 |
| BEP-M 107 | 7way | 222×214×18.5 (24,0) | 221×213×80×1.0 | 6*10 | 7 | 6 | |
| BEP-M 110 | 10way | 276×214×18.5 (24,0) | 275×213×80×1.0 | 6*10 | 8 | 7 | 7 |
| BEP-M 112 | 12way | 312×214×18.5 (24,0) | 311×213×80×1.0 | 6*10 | 8 | 9 | 8 |
| BEP-M 114 | 14way | 348×214×18.5 (24,0) | 347×213×80×1.0 | 6*10 | 11 | 10 | 9 |
| BEP-M 116 | 16way | 384×214×18.5 (24,0) | 383×213×80×1.0 | 6*10 | 11 | 10 | 9 |
| BEP-M 118 | 18way | 420×214×18.5 (24,0) | 419×213×80×1.0 | 6*10 | 13 | 12 | 10 |
| BEP-M 120 | 20way | 456×214×18.5 (24,0) | 455×213×80×1.0 | 6*10 | 13 | 12 | 12 |
| BEP-M 228 | 28way | 351×381×19 (26,5) | 350×380×95×1.2 | 6.4*12 | 16 | 15 | 9 |
| BEP-M 240 | 40way | 459×381×19 (26,5) | 458×380×95×1.2 | 6.4*12 | 18 | 17 | 12 |

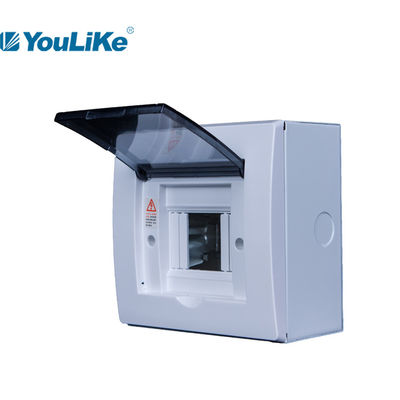

Demonstração dos detalhes do produto
Embalagem
| Modelo | Tamanho da caixa | Volume/ctn | PCes/ctn | Peso calculado (quilogramas/ctn) | |
| milímetro | ³ de m | peso líquido | peso de efetivação | ||
| BEP-M 104 | 525*215*355 | 0,0401 | 10 | 9,58 | |
| BEP-M 107 | 525*290*455 | 0,0693 | 10 | 14,66 | |
| BEP-M 110 | 525*345*455 | 0,0825 | 10 | 17,10 | |
| BEP-M 112 | 525*235*405 | 0,0450 | 5 | 9,25 | |
| BEP-M 114 | 525*235*440 | 0,0543 | 5 | 10,20 | |
| BEP-M 116 | 525*235*495 | 0,0611 | 5 | 11,65 | |
| BEP-M 118 | 545*240*280 | 0,0367 | 2 | 6,70 | |
| BEP-M 120 | 460*135*385 | 0,0239 | 1 | 3,60 | |
| BEP-M 228 | 455*160*425 | 0,0310 | 1 | 4,05 | |
| BEP-M 240 | 510*160*460 | 0,0376 | 1 | 4,75 | |
Embalagem neutra da caixa Nossa caixa do estilo
Observações: #1. A caixa de cor personalizada ou a caixa neutra estão disponível.
#2. caso que personalizado a caixa de cor é exigida, há um tamanho de MOQ≥1000pcs/each.
#3. personalizou a cópia do logotipo no produto está disponível sem custos adicionais.
