Detalhes do produto:
|
| Nome do produto: | caixa de distribuição montada nivelada interna | Material da caixa: | o pó de 1.0&1.2mm revestiu de aço |
|---|---|---|---|
| Material do quadro da tampa: | ABS | Material da porta: | ABS |
| Tensão avaliado: | 400V+/-20% | Corrente avaliado: | 63A/80A |
| Nível da proteção: | IP40 | Temperatura ambiental: | -25℃~50℃ |
| Realçar: | caixa plástica de 400V MCB,12 caixa plástica da maneira MCB,Maneira montada nivelada da caixa 12 do mcb |
||

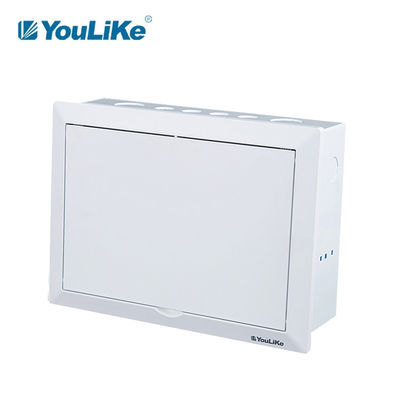

Caixa de distribuição montada nivelada do metal da corrente ao nível 40 elétrica da proteção da maneira da baixa tensão 12
Características de produto
1. Caixa a estar disponível para de aço revestido pó, 1.0mm para 1&2row, 1.2mm for3rows.

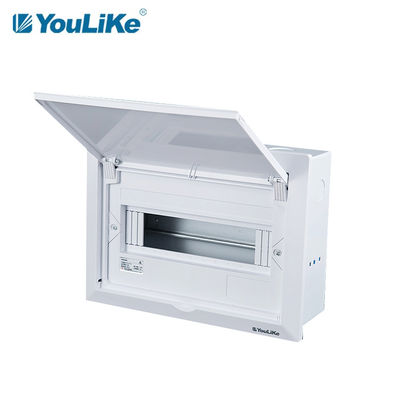

2. Quadro da tampa a estar disponível para o material do ABS.
3. Porta a estar disponível para o ABS, cor branca.
4. Todas as peças plásticas são sem chama específica - retardadora e qualificada para passar o teste incandescente do fio em 650℃.
5. Pastic pode ser personalizado para arder - o retardador (a categoria V1~V0 depende do material choosen).
Resultado da análise plástico das peças
1. Teste incandescente do fio em 650℃.
2. Teste Anti-UV (para revelar o desempenho antienvelhecimento plástico) ≥250hours.
3. Teste ≥250hours da lâmpada de arco do xênon.
4. Tempos do teste ≥10,000 da operação da dobradiça nenhuma ruptura.
Precauções da instalação
1. Quando a caixa inferior é encaixada com concreto para o derramamento no local, o apoio circunvizinho estará feito dentro da caixa inferior para impedir a caixa inferior da deformação.
2. O torque de carregamento máximo do parafuso de enterramento na caixa inferior é 18N. M.
3. Recomenda-se instalar a superfície do apoio depois que a parede puttying.
4. O suporte é unido à parede para a instalação.
5. A instalação da caixa deve ser aterrada, e a caixa não é equipada com o enterramento.
Especificações P5 das séries, resplendor
| Modelo | Maneira | Tamanho da tampa | Tamanho da caixa |
Terminais |
KO | ||
| L*H*T (milímetro) | L*W*D*T (milímetro) | tamanho (milímetros) | PE | N | um qty lateral | ||
|
P5-A 112 |
12way | 312*230*15.5 (31,3) | 292×210×90×1.0 | 6×10.4 | 8 | 7 | 6 |
|
P5-A 115 |
15way | 366×240×15.5 (31,3) | 346×220×90×1.0 | 6×10.4 | 8 | 7 | 7 |
|
P5-A 118 |
18way | 420×240×15.5 (31,3) | 00×220×90×1.0 | 6×10.4 | 11 | 10 | 9 |
|
P5-A 121 |
21way | 474×240×15.5 (31,3) | 454×220×90×1.0 | 6×10.4 | 11 | 10 | 10 |
|
P5-A 124 |
24way | 528×250×15.5 (31,3) | 508×230×90×1.0 | 6×10.4 | 13 | 12 | 10 |
|
P5-A 226 |
26way | 348×400×16.5 (32,8) | 328×380×90×1.0 | 6×10.4 | 13 | 12 | 6 |
|
P5-A 232 |
32way | 402×400×16.5 (32,8) | 382×380×90×1.0 | 6.4×12 | 16 | 15 | 7 |
|
P5-A 242 |
42way | 492×400×16.5 (32,8) | 472×380×90×1.0 | 6.4×12 | 18 | 17 | 10 |
|
P5-A 354 |
54way | 448×604×17 (33,5) | 424×580×100×1.2 | 6.4×12 | 2*13 | 2*12 | 9 |
Demonstração da vista geral da empresa
Aplicação
Série P5 usada principalmente para o controle de iluminação interno para construções residenciais e comerciais.

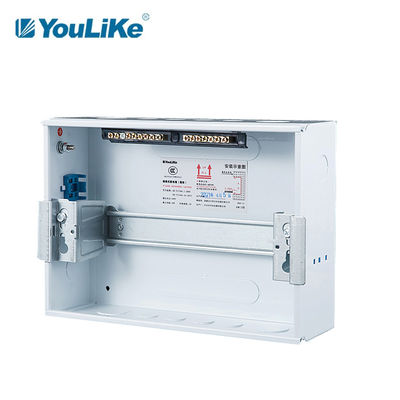

1. Trilho do ruído a ser de aço galvanizado, com o funtion do ajuste horizontal & vertical.
2. Os terminais de cobre (enterramento 1pcs & ponto morto 1pcs) são com composição de 6%.
3. Parafusos de enterramento inoxidáveis com etiqueta de advertência.
4. Projeto reforçado da estrutura para permitir a força mais de alta elasticidade da tampa plástica.
5. As braçadeiras de fio plásticas são equipadas abaixo do trilho do ruído.
Embalagem
| Modelo | Tamanho da caixa | Volume/ctn | PCes/ctn | Peso calculado (quilogramas/ctn) | |
| milímetro | ³ de m | peso líquido | peso de efetivação | ||
| P5-A 112 | 655×300×385 | 0,0756 | 10 | 17,10 | |
| P5-A 115 | 655×310×440 | 0,0893 | 5 | 9,25 | |
| P5-A 118 | 655×310×495 | 0,1005 | 5 | 10,20 | |
| P5-A 121 | 655×310×545 | 0,1106 | 5 | 11,65 | |
| P5-A 124 | 655×320×600 | 0,1257 | 12,40 | ||
| P5-A 226 | 460×135×415 | 0,0257 | 5,40 | ||
| P5-A 232 | 460×135×470 | 0,0291 | 1 | 6,70 | |
| P5-A 242 | 550×135×465 | 0,0345 | 1 | 3,60 | |
| P5-A 354 | 665×155×515 | 0,0530 | 1 | 4,05 | |
Embalagem neutra da caixa Nossa caixa do estilo
Observações: #1. A caixa de cor personalizada ou a caixa neutra estão disponível.
#2. caso que personalizado a caixa de cor é exigida, há um tamanho de MOQ≥1000pcs/each.
#3. personalizou a cópia do logotipo no produto está disponível sem custos adicionais.
