Detalhes do produto:
|
| Nome do produto: | caixa de distribuição elétrica | Material do quadro da tampa: | PC |
|---|---|---|---|
| Tratamento de superfície: | pulverizador do revestimento do pó | Cor: | branco |
| Dimensão da maneira: | 18mm | Grau aberto: | 180° da direita para a esquerda |
| Tipo da instalação: | fixado na parede (nivelados montados) | MOQ: | 100pcs |
| Realçar: | Fileira 3 caixa do mcb de 3 fases,Maneira 45 caixa de distribuição de 3 fases,Placa de distribuição trifásica de 45 maneiras |
||
45 metal da fileira da maneira 3 placa de distribuição branca da caixa do painel de controle da caixa de distribuição do poder de 3 fases
Aplicação
A série M5 é usada para a distribuição de poder interna principalmente para iluminar o controle para construções residenciais e comerciais.
1. Trilho do ruído a ser de aço galvanizado, com o funtion do ajuste horizontal & vertical.
2. Os terminais de cobre (enterramento 1pcs & ponto morto 1pcs) são com composição de 6%.
3. Parafusos de enterramento inoxidáveis com etiqueta de advertência.
4. Projeto reforçado da estrutura para permitir a força mais de alta elasticidade da tampa plástica.
5. As braçadeiras de fio plásticas são equipadas abaixo do trilho do ruído.
Elementos da qualificação da segurança
1. Barra de cobre: condução lisa, seguro e seguro
2. Fiação: especificação da fiação, segurança padrão
3. Aterrar: de aço inoxidável, seguro e seguro
4. Matérias primas: plástico, durável brandnew e bonito
Pontos da atenção
1. Quando a caixa inferior é encaixada com concreto e derramada no local, a caixa inferior precisa de ser apoiada para cima e para baixo, esquerdo e direito para impedir a caixa inferior da deformação.
2. Durante a instalação da parede superior da caixa inferior, proibe-se para obstruir o furo rosqueado na placa direita com almofariz do cimento.
3. O torque de carregamento máximo do parafuso aterrando na caixa inferior é 20n. M.
4. Recomenda-se instalar o painel do apoio depois que a parede puttying.
Especificações M5 das séries, resplendor
| Modelo | Maneira | Tamanho da tampa | Tamanho da caixa |
Terminais |
KO | ||
| L*H*T (milímetro) | L*W*D*T (milímetro) | tamanho (milímetros) | PE | N | um qty lateral | ||
| M5-A 107 | 7way | 224*240*15.5 (27,5) | 202*210*90*1.0 | 6.4*12 | 5 | 6 | 6 |
| M5-A 110 | 10way | 278*240*15.5 (27,5) | 256*210*90*1.0 | 6.4*12 | 7 | 8 | 7 |
| M5-A 112 | 12way | 316*240*15.5 (27,5) | 292*210*90*1.0 | 6.4*12 | 7 | 8 | 8 |
| M5-A 115 | 15way | 370*260*15.5 (27,5) | 346*210*90*1.0 | 6.4*12 | 9 | 10 | 9 |
| M5-A 118 | 18way | 424*260*15.5 (27,5) | 400*210*90*1.0 | 6.4*12 | 12 | 13 | 10 |
| M5-A 121 | 21way | 478*260*15.5 (27,5) | 454*210*90*1.0 | 6.4*12 | 12 | 13 | 12 |
| M5-A 224 | 24way | 335*460* 19(31) | 305*420*100*1.2 | 8*12 | 12 | 13 | 9 |
| M5-A 230 | 30way | 375*480* 18(30) | 345*450*100*1.2 | 8*12 | 2*9 | 2*10 | 10 |
| M5-A 345 | 45way | 375*650* 18(30) | 345*620*100*1.2 | 8*12 | 2*12 | 2*13 | 10 |

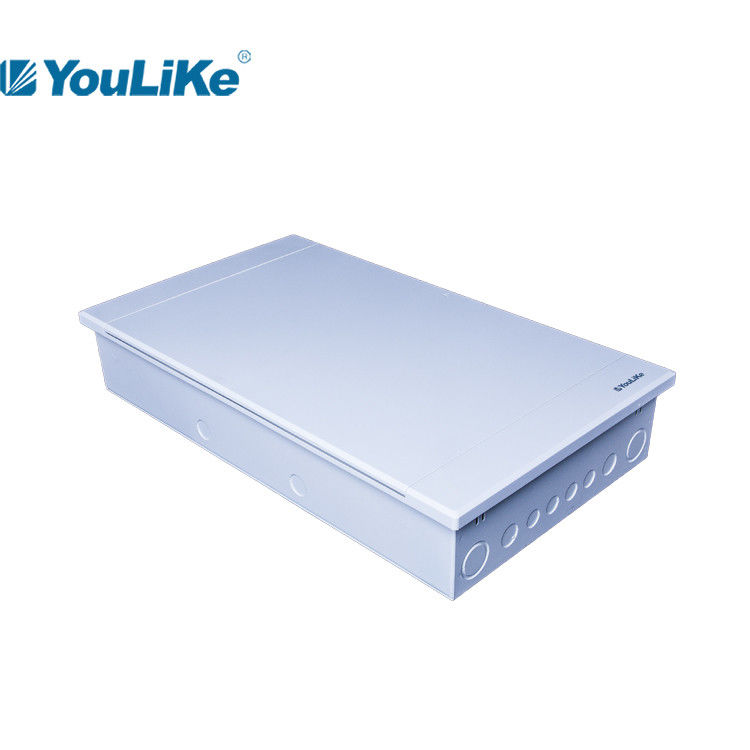

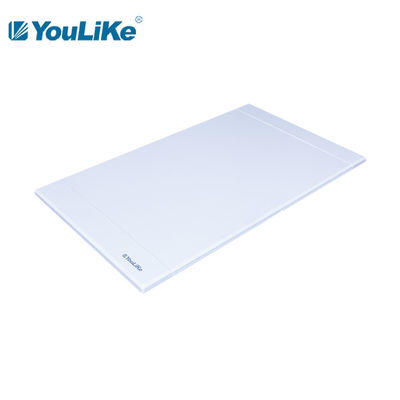

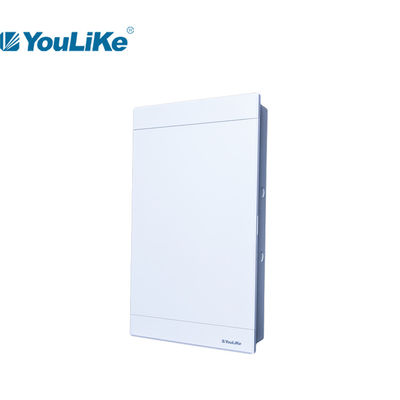

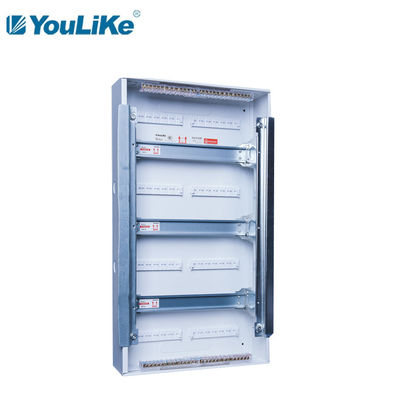

Demonstração dos detalhes do produto
Embalagem
| Modelo | Tamanho da caixa | Volume/ctn | PCes/ctn | Peso calculado (quilogramas/ctn) | |
| milímetro | ³ de m | peso líquido | peso de efetivação | ||
| M5-A 107 | 580*245*515 | 0,0732 | 10 | 9,58 | |
| M5-A 110 | 580*300*515 | 0,0896 | 10 | 14,66 | |
| M5-A 112 | 580*340*515 | 0,1016 | 10 | 17,10 | |
| M5-A 115 | 580*280*400 | 0,0650 | 5 | 9,25 | |
| M5-A 118 | 580*280*455 | 0,0739 | 5 | 10,20 | |
| M5-A 121 | 580*280*505 | 0,0821 | 5 | 11,65 | |
| M5-A 224 | 505*165*390 | 0,0325 | 1 | 6,70 | |
| M5-A 230 | 525*160*425 | 0,0357 | 1 | 3,60 | |
| M5-A 345 | 695*160*425 | 0,0473 | 1 | 4,05 | |
Embalagem neutra da caixa Nossa caixa do estilo
Observações: #1. A caixa de cor personalizada ou a caixa neutra estão disponível.
#2. caso que personalizado a caixa de cor é exigida, há um tamanho de MOQ≥1000pcs/each.
#3. personalizou a cópia do logotipo no produto está disponível sem custos adicionais.
